『共模半导体』推出40V,3ppm/℃低噪声、高精度基准电压GM7400。GM7400是一款精密基准电压源,该器件兼具稳健的工作特性和极低的漂移与低噪声。利用先进的曲率补偿,该带隙基准电压源可实现 3ppm/°C 的漂移和可预知的温度特性,以及±0.04% 的初始电压准确度。
该器件非常适合高分辨率数据采集、仪器仪表与过程控制、医疗设备、汽车电池监控等应用。
GM7400系列产品介绍
GM7400 缓冲输出支持±10mA 的输出驱动(在低输出阻抗条件下)和精准的负载调节性能。TEMP pin 可以用来检测器件温度。同时,TRIM pin 用来微调输出电压值。该器件在电池反接的情况下是安全的,并内置了输出短路电流保护和过载热关断功能。
GM7400 的额定温度范围为 –55°C 至 125°C。
该器件采用 8 引脚 MSOP 和 8 引脚 SO 封装。
GM7400系列产品可替代ADI的ADR01/2/3/6, ADR441/3/5, ADR421/3/5, REF01/2, LT6657, AD780, AD580, AD581, AD586等系列产品,还可以替代TI的REF5025/30/50/10等系列产品。
引脚配置
图1 8引脚MSOP
图2 8引脚SOIC
功能特点
低漂移 1.5ppm/°C(典型值),3ppm/°C(最大值)
低噪声 10µVP-P(0.1Hz 至 10Hz)
初始精度±0.04%
0.1μF 外部电容
宽电源电压范围(3.5V 至 40V)
输出电流 +/-10mA
输入调整率:15ppm/V
负载调整率:5ppm/mA
提供输出电压选项:10V、5V、3V 和 2.5V
温度范围: –55°C 至 125°C
主要应用
高分辨率数据采集
仪器仪表与过程控制
医疗设备
汽车电池监控
GM7400 是高精度、低漂移、输出电压为 10V、5V、3V 和 2.5V 的电压参考芯片,可提供多种封装。芯片基于带隙单元产生带隙电压,该电压随温度几乎保持不变。
通过内部运算放大器和反馈网络,VOUT 可精确设置为10V、5V、3V 和 2.5V。电阻器的精密微调和其他专有电路技术用于进一步提高器件的初始精度、温度曲线和漂移性能。
PTAT 电压不经过缓冲,直接由带隙电压提供在 TEMP pin。由于此电压输出具有稳定的 1.96 mV/°C 温度系数,用户只需监控该引脚的电压变化即可估计器件的温度变化。

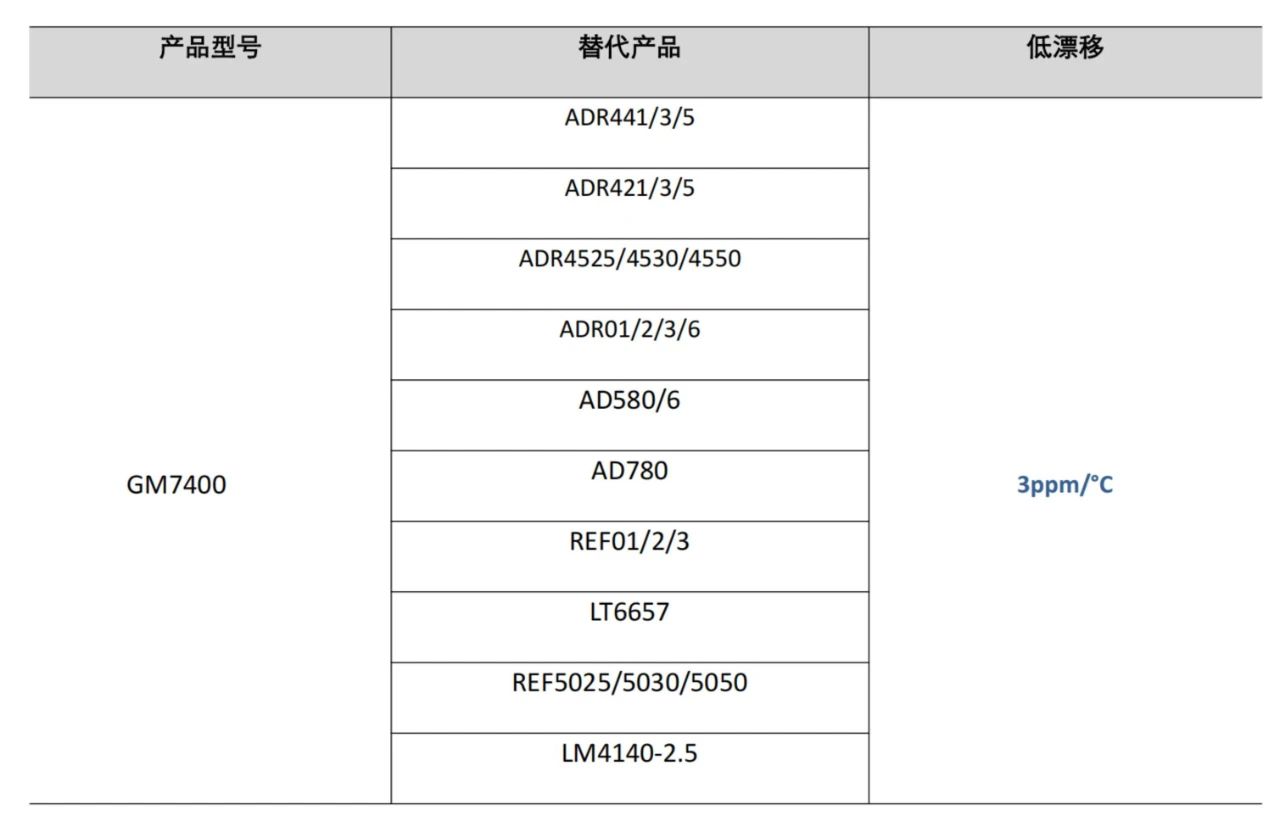

GM7400系列及其对标产品
GM7400系列产品订购指南
