产品特性

输入电压：2.5V 至 5.5V                                                     峰值电流模式控制：

输出电压：0.6V 至 VIN                                                      25ns 最小导通时间

输出电流：2A                                                                     宽带宽、快速动态响应

±1%全温度范围输出电压精度                                            精确 1.1V 使能阈值

38 mΩ NMOS, 70 mΩ PMOS                                           100%占空比工作模式

可编程开关频率：1/2/4/6MHz                                           电源良好、内部补偿和软启动

 环境温度为 TA=-40°C to +125°C                                      热限制

产品应用

光通信、服务器、电信
汽车、智能座舱、辅助驾驶

分布式直流供电（POL）
FPGA、ASIC、μP 核心用品
电池供电系统

产品详情

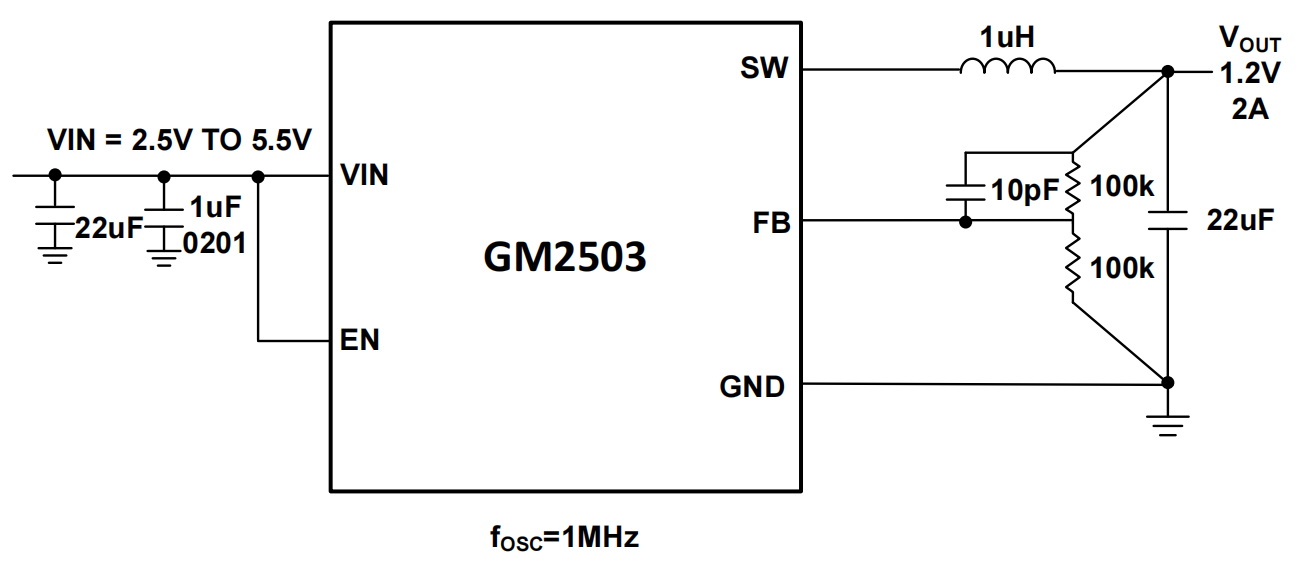

GM2503 是一个非常小、高效、低噪音同步 2A 降压直流/ 直流变换器，从 2.5V 到 5.5V 的输入电源运行。该变换器使用固定开关频率，在 1MHz 到 6MHz 时进行峰值电流模式控 制，最小开关时间低至 25ns，通过较小的外部组件实现快速 瞬态响应。

  GM2503 在低噪声的强制连续模式或低纹波轻载高效模式运行，或以低功耗模式在轻负载下高效运行，非常适合电池供电系统。芯片调节输出电压低至 600mV，在强制连续工作模式下，精度为±1%。其他功能包括输出过压保护、短路保护、热关机、时钟同步以及 100%占空比工作。 该器件有 6 引脚 1.2mm × 0.8mm × 0.6mm WLCSP 小尺寸封装，适用于紧凑型设计。
