『共模半导体』推出快速动态响应低噪声20V/3A LDO稳压器GM1204，GM1204是一款低压差稳压器，专为快速瞬态响应而优化。GM1204该装置能够提供3A的输出电流，典型压差为325mV。工作静态电流为1mA，关机时降至1μA以下。压差模式下静态电流控制良好；除了快速动态响应外，GM1204还具有非常低的输出电压噪声，这使得该器件非常适合比较敏感的射频电源和医学影像应用。
GM1204系列产品介绍
该款芯片输出电压范围为 1.21V 至 20V。GM1204 稳压器稳定，输出电容低至 10μF。内部保护电路包括电流限制和热限制，使其能够安全运行。该器件有 1.5V、1.8V、2.5V、3.3V、5V 的固定输出电压，以及1.21V可调的输出参考电压。通过设置外部电阻，可调输出电压为 1.21V 至 20V。

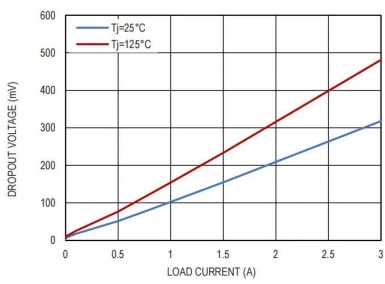

图1 压差电压和负载电流关系

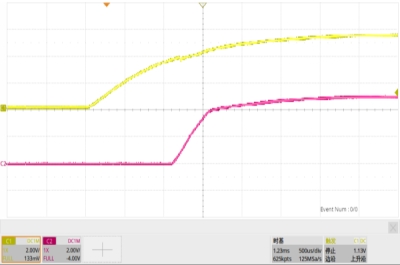

图2 软启动， VIN=5.5V, VOUT=5.0V，IOUT=3A

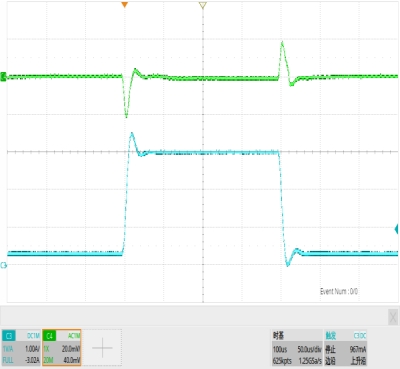

图3 负载瞬态响应， VIN=2.8V, VOUT=1.8V，IOUT=0.3A to 3A
GM1204稳压器提供5引脚TO-263封装和TSSOP-16封装。GM1204系列可完美替代ADI的LT1764、TI的TL1963A、TPS7A45、MICREL的MIC39151等产品。
功能特点
优化快速瞬态响应
输出电流：3A
压差电压：3A时为325mV
低噪声：9.8μVRMS（10Hz 至 100kHz）
电源抑制比：73dB/63dB（100Hz/100kHz）
1mA静态电流guo
宽输入电压范围：1.9V至20V
压差模式下静态电流小
固定输出电压：
1.5V、1.8V、2.5V、3.3V、5V
1.21V至20V的可调输出
＜1μA关机时的静态电流
支持最小10μF输出电容稳定
支持陶瓷输出电容稳定
热限制
主要应用
医学和影像应用
开关电源级联稳压器

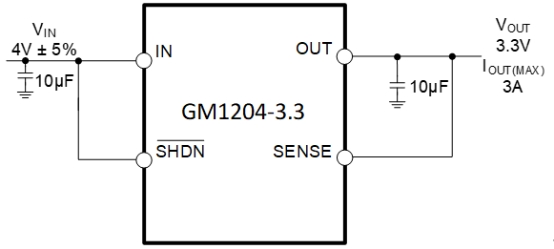

典型应用
GM1204系列及其对标产品
GM1204系列产品订购指南
