『共模半导体』推出快速动态响应低噪声20V/1.5A LDO稳压器GM12043，GM12043是一款低压差稳压器，专为快速瞬态响应而优化。GM12043该装置能够提供1.5A的输出电流，典型压差为160mV。工作静态电流为1mA，关机时降至1μA以下，同时压差模式下静态电流控制良好。除了快速动态响应外，GM12043还具有20μVRMS的低输出电压噪声和高达68dB的电源纹波抑制比，这使得该器件非常适合敏感的射频电源和医学影像应用。
GM12043系列产品介绍
该款芯片输出电压范围为 1.21V 至 20V。GM12043 稳压器稳定，输出电容低至 10μF。内部保护电路包括电流限制和热限制，使其能够安全运行。该器件有 1.5V、1.8V、2.5V、3.3V、5V 的固定输出电压，以及1.21V 可调的输出参考电压。通过设置外部电阻，可调输出电压为 1.21V 至 20V。

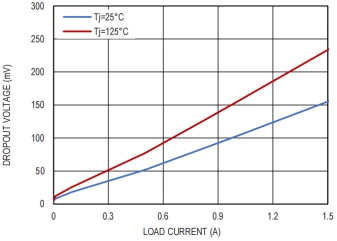

图1 压差电压和负载电流关系

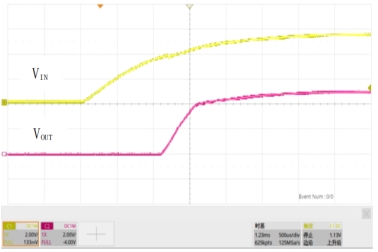

图2 软启动， VIN=5.5V, VOUT=5.0V，IOUT=1.5A

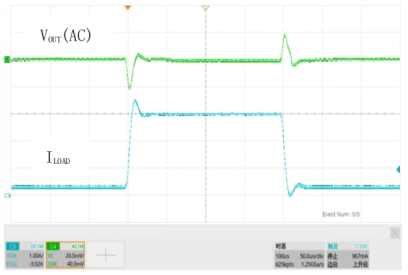

图3 负载瞬态响应， VIN=2.8V, VOUT=1.8V，IOUT=0.1A to 1.5A
GM12043稳压器提供5引脚TO-263封装和5引脚SOT-223封装。GM12043可完美替代TI的TL1963A、TPS7A45，MICREL的MIC39151等产品。
功能特点
优化快速瞬态响应
输出电流：1.5A
压差电压：1.5A时为160mV
低噪声：20μVRMS（10Hz 至 100kHz）
电源抑制比：68dB/58dB（100Hz/100kHz）
1mA静态电流
宽输入电压范围：1.9V至20V
压差模式下静态电流小
固定输出电压：
1.5V、1.8V、2.5V、3.3V、5V
1.21V至20V的可调输出
＜1μA关机时的静态电流
支持最小10μF输出电容稳定
支持陶瓷输出电容稳定
热限制
主要应用
医学和影像应用
开关电源级联稳压器

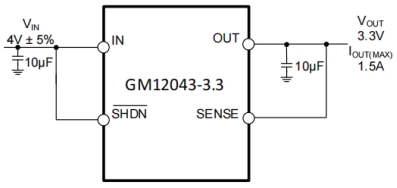

典型应用

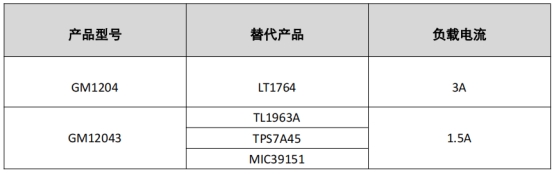

GM12043系列及其对标产品

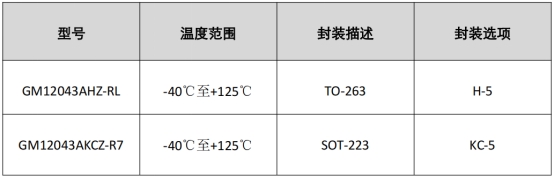

GM12043系列产品订购指南
