『共模半导体』推出快速动态响应低噪声7V/2A LDO稳压器GM12046，GM12046是一款低压差稳压器，专为快速瞬态响应而优化。GM12046该装置能够提供2A的输出电流，典型压差为220mV。工作静态电流为1mA，关机时降至1μA以下，同时压差模式下静态电流控制良好。除了快速动态响应外，GM12046还具有9.8μVRMS的低输出电压噪声和高达75dB的电源纹波抑制比，这使得该器件非常适合敏感的射频电源和医疗影像应用。

GM12046系列产品介绍

   该款芯片输出电压范围为 1.21V 至 7V，稳压器稳定，输出电容低至 10μF。内部保护电路包括电流限制和热限制。该器件有 1.5V、1.8V、2.5V、3.3V、5V 的固定输出电压，以及 1.21V 可调输出的参考电压。

图1   压差电压和负载电流的关系

图2  软启动， VIN=5.5V, VOUT=5.0V，IOUT=2A

图3  负载瞬态响应， VIN=2.8V, VOUT=1.8V，IOUT=0.1A to 1.5A

     GM12046系列是针对快速瞬态响应而优化的2A 低压差稳压器。该器件可在最大360mV的压差电压下提供2A负载电流。停机时，工作静态电流（1mA）降至1μA以下。除了低静态电流外，GM12046稳压器还具有多种保护功能，使其能够安全运行。

    GM12046器件用于在1.9V至7V的输入电压电源范围内工作，固定输出电压为 1.21V 至 5.0V。通过设置外部电阻，可调输出电压为 1.21V 至 7V。如果输入电源噪声很大，则具有低 ESR 的额外输入电容可能有助于改善输出噪声性能。

   GM12046稳压器提供8引脚DFN封装。GM12046可替代ADI的ADM7170，ADM7171，ADM7172等系列产品。

产品特性

优化快速瞬态响应

输出电流：2A

压差电压：2A时为220mV

低噪声：9μVRMS（10Hz 至 100kHz）

电源抑制比：

75dB/62dB（100Hz/100kHz）

1mA静态电流

宽输入电压范围：1.9V至7V

压差模式下静态电流小

固定输出电压：

1.5V、1.8V、2.5V、3.3V、5V

1.21V至7V的可调输出

＜1μA关机时的静态电流

支持最小10μF输出电容稳定

支持陶瓷输出电容稳定

热限制

主要应用

医学和影像应用

开关电源级联稳压器

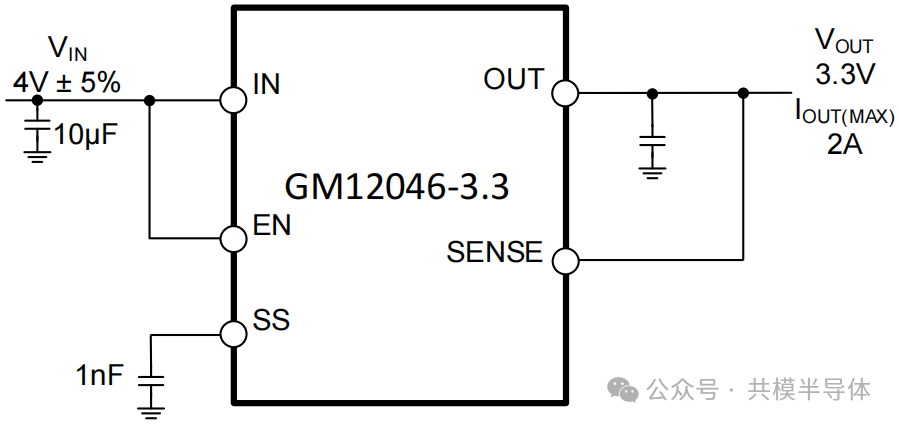

典型应用

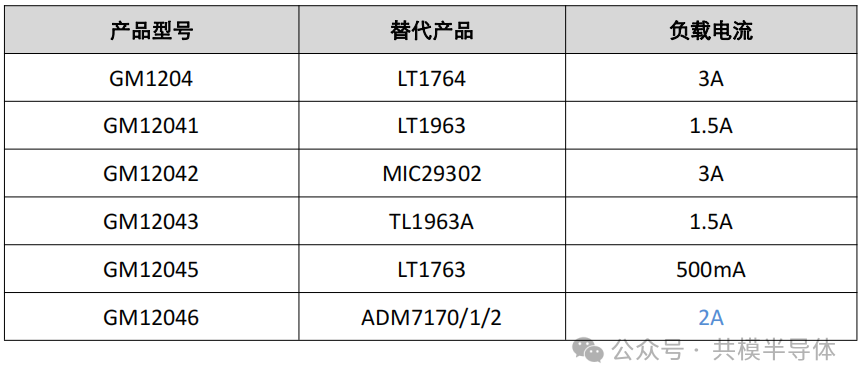

GM12046系列及其对标产品

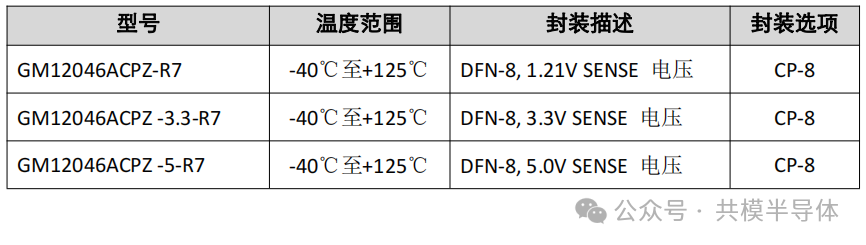

GM12046系列产品订购指南
