『共模半导体』推出快速动态响应低噪声20V/3A LDO稳压器GM12042。GM12042是一款低压差稳压器,专为快速瞬态响应而优化。GM12042该装置能够提供3A的输出电流,典型压降为325mV。工作静态电流为1mA,关机时降至1μA以下。压差模式下静态电流控制良好。除了快速动态响应外,GM12042还具有98μVRMS的低输出电压噪声和高达 68dB 的电源纹波抑制比,这使得该器件非常适合服务器、数据计算等应用,也可作为微处理器、ASIC、FPGA 和 DSP的供电电源。
GM12042系列产品介绍
该款芯片输入电压工作范围为 1.9V 至 20V。通过设置外部电阻,可调输出电压为 1.21V 至 20V。GM12042 稳压器稳定,输出电容低至 10μF。内部保护电路包括电流限制和热限制。该器件有 1.5V、1.8V、2.5V、3.3V、5V 的固定输出电压,以及1.21V 可调的输出参考电压。

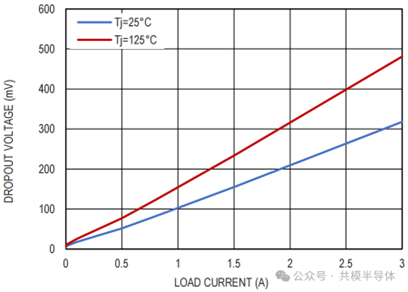

图1 压差电压和负载电流关系

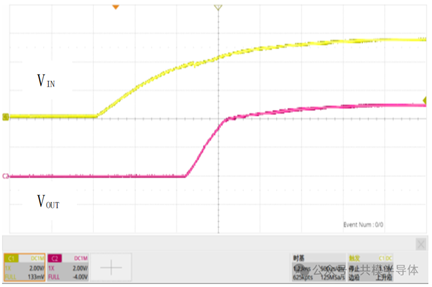

图2 软启动, VIN=5.5V, VOUT=5.0V,IOUT=3A

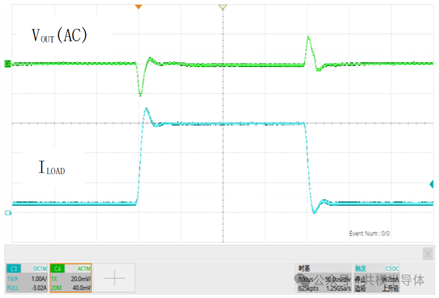

图3 负载瞬态响应, VIN=2.8V, VOUT=1.8V,IOUT=0.3A to 3A
GM12042系列是针对快速瞬态响应而优化的3A低压差稳压器。该器件可在545mV的压差电压下提供3A负载电流。停机时,工作静态电流(1mA)降至1μA以下。除了低静态电流外,GM12042稳压器还具有多种保护功能,使其能够安全运行。
GM12042稳压器提供3引脚和5引脚TO-263封装。GM12042可替代MICROCHIP的MIC29300、MIC29302等产品。
功能特点
优化快速瞬态响应
输出电流:3A
压差电压:3A时为325mV
低噪声:98μVRMS(10Hz 至 100kHz)
电源抑制比:
68dB/58dB(100Hz/100kHz)
1mA静态电流
宽输入电压范围:1.9V至20V
压差模式下静态电流小
固定输出电压:
1.5V、1.8V、2.5V、3.3V、5V
1.21V至20V的可调输出
1μA关机时的静态电流
支持最小10μF输出电容稳定
支持陶瓷输出电容稳定
热限制
主要应用
微处理器、FPGA 和 DSP 电源
服务器和数据计算
开关电源级联稳压器

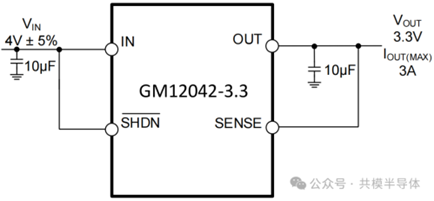

典型应用

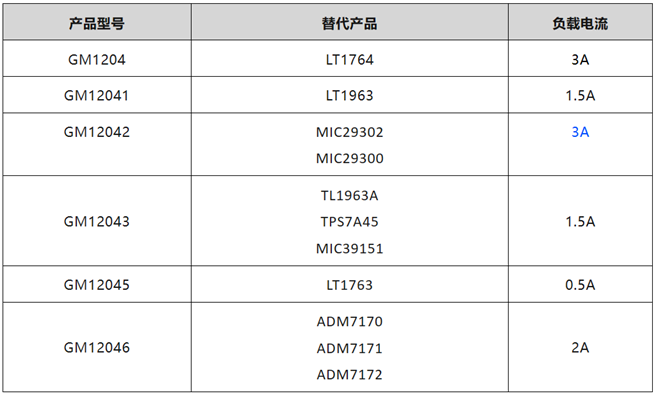

GM12042系列及其对标产品

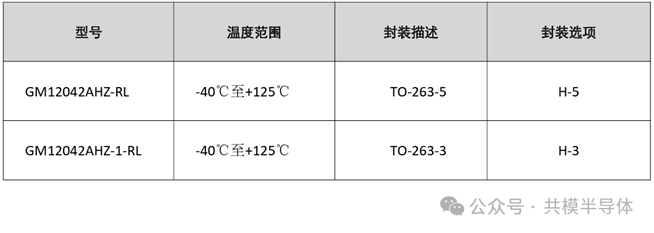

GM12042系列产品订购指南
