共模半导体技术(苏州)有限公司凭借其深厚的技术实力和对市场需求的敏锐洞察,隆重推出了一款全新的低 EMI 同步降压稳压器——GM2406。这款产品以其卓越的性能、创新的设计理念以及广泛的应用场景,为电源管理领域带来了新的突破。
GM2406 是一款专为汽车和工业电源设计的高性能同步降压稳压器,具备 40V 的输入电压范围和最大 4A/6A 的连续输出电流能力,能够轻松应对各种严苛的工作环境。它采用了先进的低 EMI 架构和扩频调频技术,专为最大限度地降低 EMI/EMC 辐射并在高达 3MHz 的频率下提供高效率而设计,在高频下实现高达 93% 的转换效率,同时将电磁干扰降至最低。
4µA 的超低静态电流 (当输出处于全面调节状态时)可实现那些要求在非常小负载电流条件下获得极高效率的应用。在任何负载下 (从零电流至满电流) 皆可保持出色的瞬态响应,而且输出电压纹波低于 10mVP-P。其输入电压范围宽广,从 3.4V 至 42V,能够适应多种电源输入场景,无论是汽车的 12V 电池系统还是工业设备中的高电压电源,都能完美适配。GM2406 可在高频条件下实现高 VIN 至低 VOUT转换,并具有 45ns 的快速最小顶端开关导通时间。器件运作在过载情况下是安全的,即使采用了一个饱和电感器也不例外。GM2406 的封装形式为小外形 14 引脚 3.5mm x 4mm QFN,集成了电源开关和所有必要的电路,因而造就了一款 PCB 面积极小的解决方案。这种紧凑的设计不仅节省了宝贵的PCB空间,还提高了散热性能,使其能够在 -55°C 至 150°C 的结温范围内稳定工作,满足了汽车应用对可靠性和耐用性的严格要求。此外,GM2406 还通过了 AEC-Q100 标准和 CISPR25 Class 5 标准的认证,这标志着它在质量和性能上达到了国际领先水平,为用户提供了信心和保障。

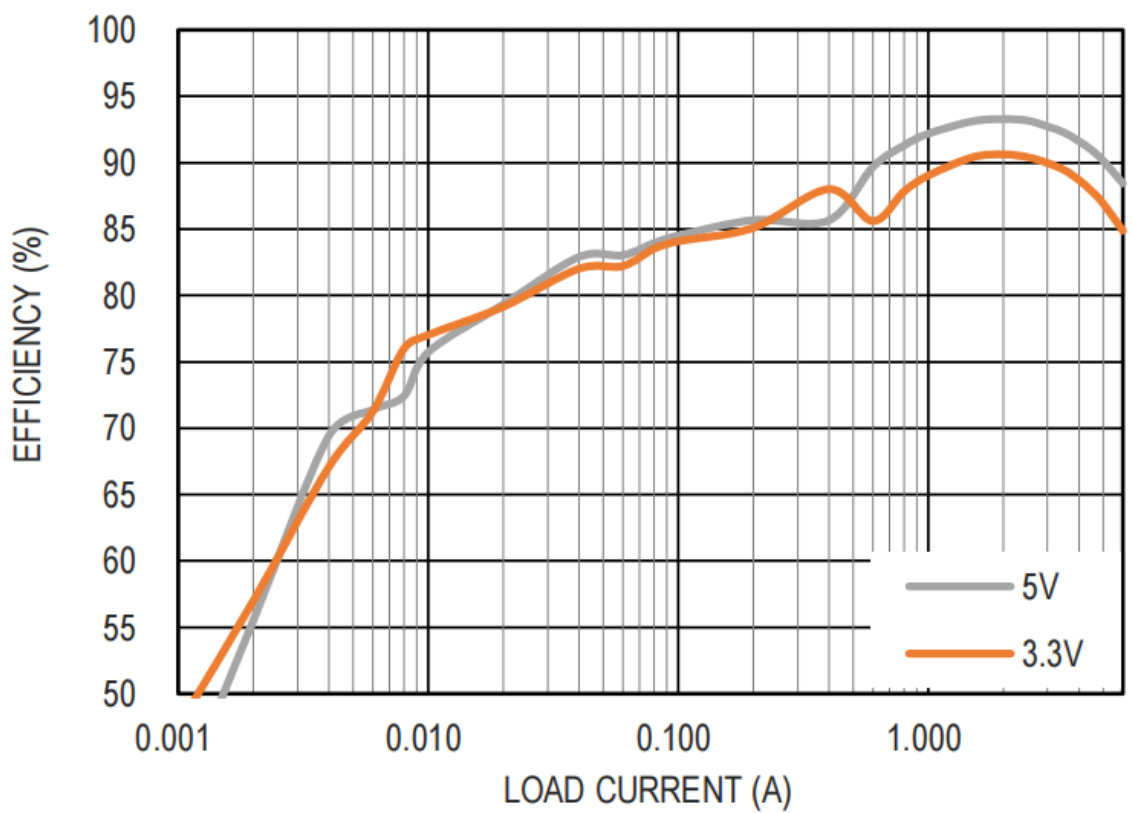

效率曲线,VIN = 12V,Fsw = 2MHz
- 在所有条件下均可提供低压差:200mV (1A负载)
- 小外形 14引脚 3.5mm x 4mm QFN封装
- 符合汽车应用的AEC-Q100标准和CISPR25 Class 5标准
在现代电子设备中,电磁干扰(EMI)是一个不可忽视的问题。GM2406 采用了独特的低 EMI 架构和扩频调频技术,能够有效降低电磁辐射,减少对周边设备的干扰。这种设计不仅提高了系统的可靠性,还简化了EMI滤波器的设计,降低了整体成本,为用户带来了实实在在的好处。高效率与高功率密度
GM2406 在 2MHz 的高频下实现了高达93%的转换效率,这在同类产品中处于领先地位。高效率意味着更低的功耗和更高的能量利用率,有助于延长设备的使用寿命并降低运营成本。同时,其紧凑的封装形式和高功率密度设计,使其能够在有限的空间内提供强大的电力支持,满足了现代电子设备对小型化和高性能的双重需求。灵活的频率设置与同步功能
GM2406 的开关频率可在 200kHz 至 3MHz 的宽范围内调节,用户可以根据具体的应用需求进行灵活设置。此外,它还支持可同步频率功能,能够与外部时钟同步,进一步优化系统的性能和稳定性。这种灵活性为工程师提供了更多的设计选择,使他们能够根据不同的应用场景和性能要求,打造出最优化的电源解决方案。强大的保护功能与可靠性
GM2406 具备多种保护功能,如过温保护、短路保护、输出过压/欠压保护等,能够在各种异常情况下及时保护芯片和负载设备,确保系统的安全运行。其内部的过热保护电路能够在结温达到 165°C 时自动停止开关工作,防止芯片因过热而损坏。同时,GM2406 还能够在输出短路和欠压情况下提供保护,确保设备在故障条件下的安全性和可靠性。低静态电流与高轻载效率
GM2406 在低功耗模式下具有 4µA 的超低静态电流,这使得它在轻负载或无负载条件下仍能保持较高的效率,非常适合那些对功耗要求严格的便携式设备和低功耗应用。在轻负载时,GM2406 能够自动进入低功耗模式,通过减少开关频率和降低静态电流,显著提高了轻载效率,延长了设备的待机时间。简化的外围电路与易用性

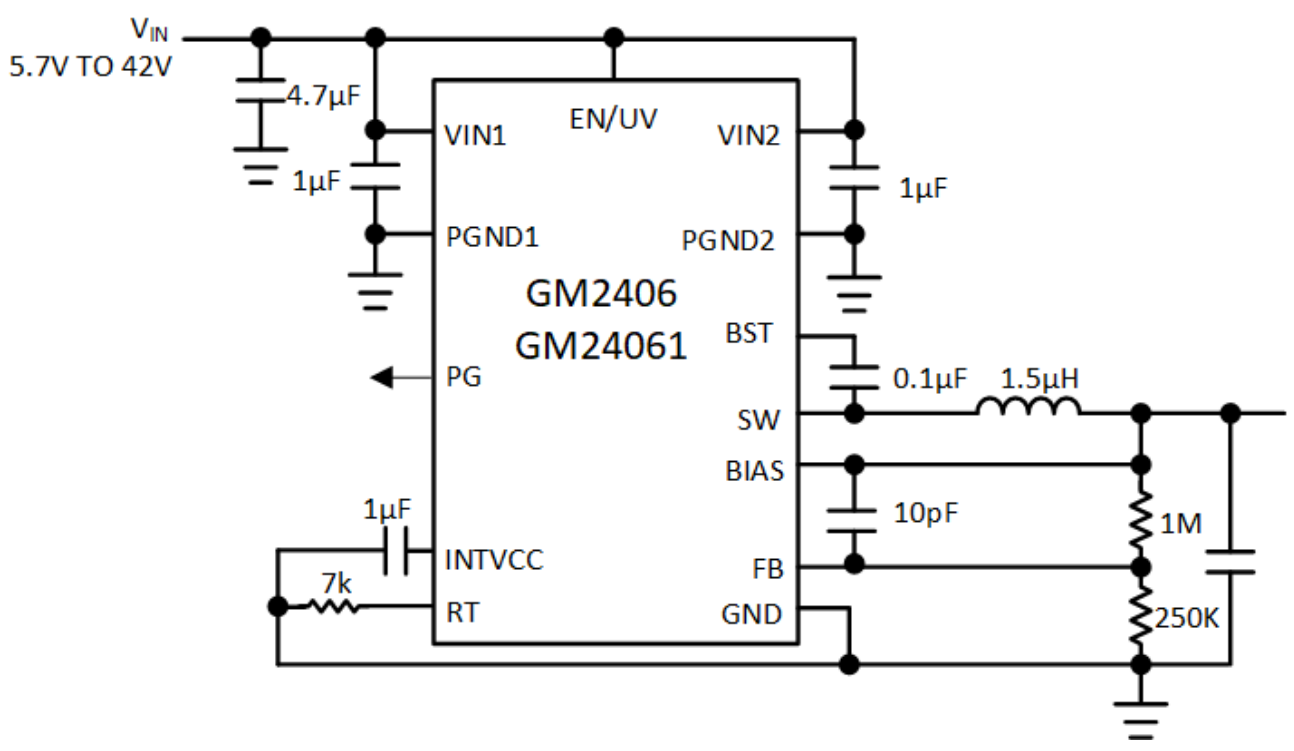

GM2406 的设计注重易用性和简化外围电路。它集成了电源开关和所有必要的电路,用户只需在外部连接少量的元件即可完成电路设计。此外,GM2406 还提供了丰富的功能引脚,如使能引脚、频率设置引脚、反馈引脚等,方便用户进行各种功能的配置和控制。同时,其详细的文档资料和技术支持也为用户的设计和开发提供了有力的保障。GM2406 可替代 TI 的 LM61460、LM61440等系列产品 。
| 温度范围 | |
GM2406WACPZ-R7 | | |
GM2406WACPZ-1-R7 | | |
| | |
| | |
| | |
| | |
| | |
GM2406 的推出,无疑为电源管理领域注入了一股新的活力。它以其超低 EMI 设计、高效率与高功率密度、灵活的频率设置与同步功能、强大的保护功能与可靠性、低静态电流与高轻载效率以及简化的外围电路与易用性等优势,完美地满足了现代电子设备对电源管理的苛刻要求。随着科技的不断进步和市场对高性能电源管理芯片需求的日益增长,GM2406 必将为用户带来更加高效、可靠和环保的电源解决方案。
