双极性放大器需要负压?
光模块供电犯难?

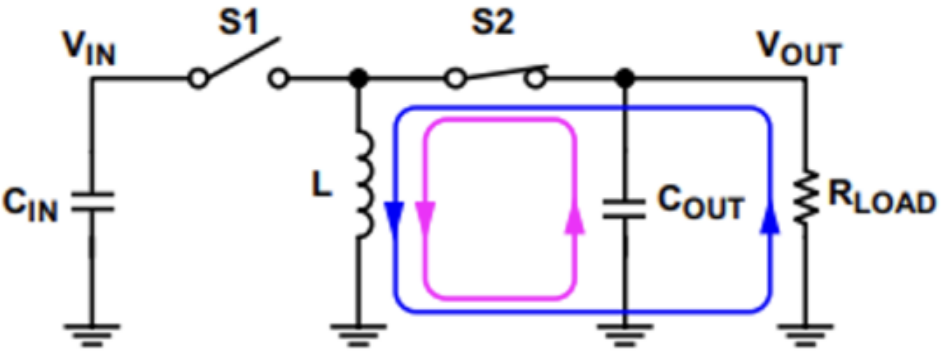

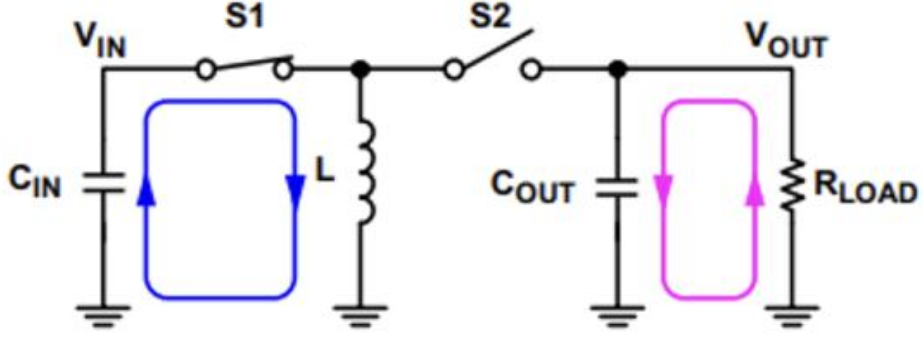

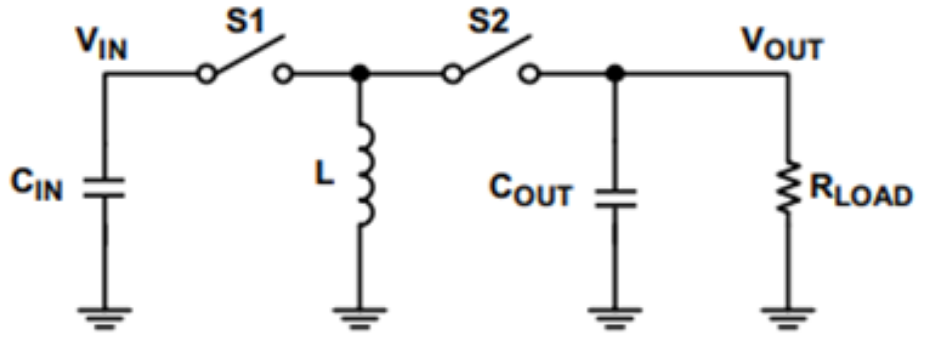

别慌!零额外成本、零面积增加,看 GM2406/24061 如何颠覆传统!一、核心器件:GM2406/GM24061 究竟多厉害?二、负压 BUCK-BOOST 拓扑:反向操作的灵魂由两大开关S1/S2、电感L、输入输出电容CIN/COUT组成。核心逻辑:开关交替工作,电感储能反转电压极性,实现负电压输出!⚡ 工作模式解析(VOUT 为负)

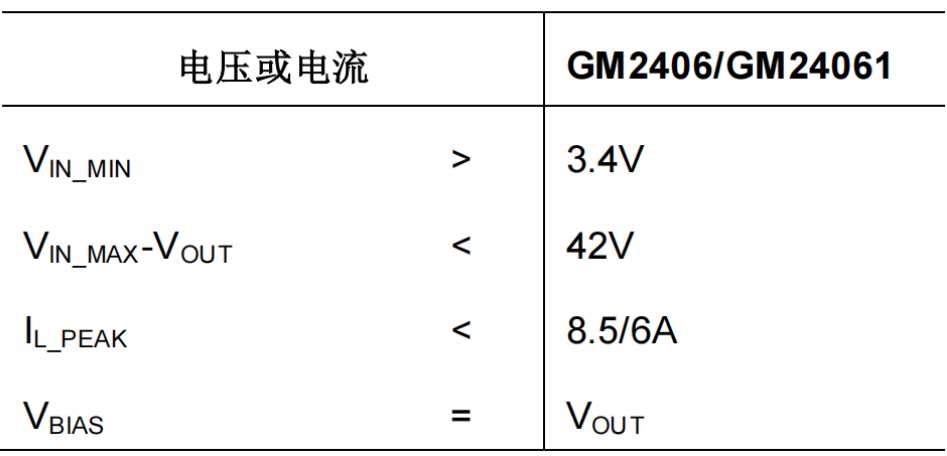

1. 使用前提:这几个参数必须卡死!
输入电源需要超过最小输入电压3.4V后才能开始正常工作。
稳定工作时,正压输出电路中的“GND”被负压VOUT替换,作为负压BUCK-BOOST使用时,输入电压最大值与负压VOUT的绝对值之和必须小于数据手册中VIN至“GND”的最大值。
电感电流峰值需满足数据手册中限流值的最小值,注意电感工作状态与正压输出时不同。
BIAS脚需要连接至负压输出VOUT。

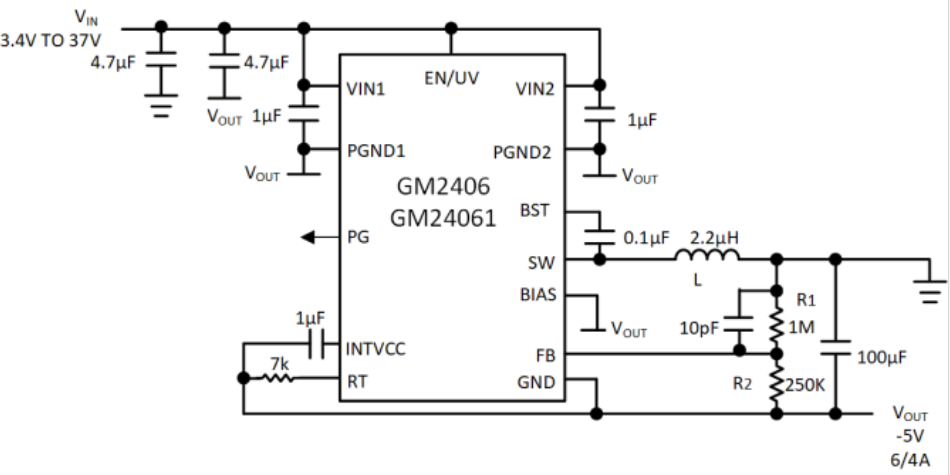

案例:典型拓扑如图4所示,输出电压-5V,开关频率2MHz。
- 在 VOUT 和 FB 之间并联 4.7-22pF 电容稳相位
其中:fSW为开关频率 (单位:MHz),VSW(BOT) 为底端开关压降 (~0.15V)② 电感额定RMS 电流:必须 > 最大电感平均电流 IL_AVG③ 饱和电流:需 > IL_AVG + ΔIL/2案例:12V 转-5V/2A,开关频率2MHz:选GM24061,2.2μH 电感,电感RMS额定≥3A。假设输入电压峰值为18V,选用2.2uH电感时,饱和电感电流能力需达到3.3A以上。输入电容:
✅ 靠近芯片焊盘,2 颗 1μF 陶瓷电容(0402/0603)
✅ 靠近输入端安放一个电容到VOUT,一个电容到GND,采用2.2μF或更大的陶瓷电容(X7R/X5R 材质)
输出电容:
✅ 比正压拓扑多一倍!纹波全靠它压制
✅ 首选 X5R/X7R 陶瓷电容,ESR 低响应快
✅ 加前馈电容(VOUT-FB),瞬态性能 UP!
6. 使能引脚:电平转换小技巧
方案:NPN+PNP 管 + 电阻,轻松适配正压控制信号
✅ EN 信号为正压→使能,接地→关闭四、终极优势:为什么选 GM2406/GM24061?
✅ 高兼容:从 3.4V 到 42V 输入,覆盖 90% 以上应用
✅ 抗造耐玩:过载 / 短路保护齐全,可靠性
