共模半导正式推出 GM6503系列产品 —— 一颗面向光通信、服务器、工业及FPGA/ASIC核心供电的5 V、3A 同步降压 DC/DC 电源模块。其中GM6503凭借 3 MHz 固定频率、22 ns 最小导通时间以及 92 °C/W 超低热阻 LGA-10 封装，在 2.5 mm × 2.0 mm × 1.3 mm 的极占板面积内，实现了高达 95 %的峰值转换效率，为系统工程师带来“小到极致、快到极致、冷到极致”的电源新选择。
产品介绍
GM6503 系列产品是一个非常小、高效同步 3A 降压直流/直流电源模块，从 2.5V 到 5.5V 的输入电源运行。该电源模块使用固定开关频率 3MHz 进行内部补偿的峰值电流模式控制，最小开关时间低至 22ns，通过较小的外部组件实现快速瞬态响应。
GM6503 系列产品在低噪声的强制连续模式下运行，非常适合对电源纹波幅度有要求的系统供电。芯片调节输出电压低至500mV，精度为±1%。其他功能包括电源良好、输出过压保护、短路保护、热关机以及 100%占空比工作。
该系列产品带有裸露的焊盘，具备低热阻特性。
GM6503系列产品提供三种封装
GM6503 为 10引脚 2.0mm × 2.5mm × 1.3mm LGA 封装。
GM6503A 为 14 引脚 2.5mm × 2.5mm × 1.3mm LGA 封装。
GM6503B为 8 引脚 2.8mm × 3.0mm × 1.3mm LGA 封装。
GM6503系列产品可替代TI的TPSM82823、TPSM82822、TPS82085、MPS的MPM3834C等多款产品。

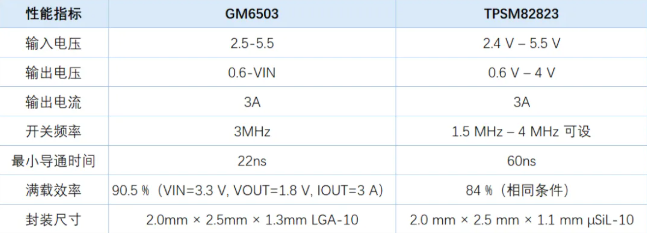

GM6503 VS TPSM82823
— 3 A 微型 POL 电源巅峰对决

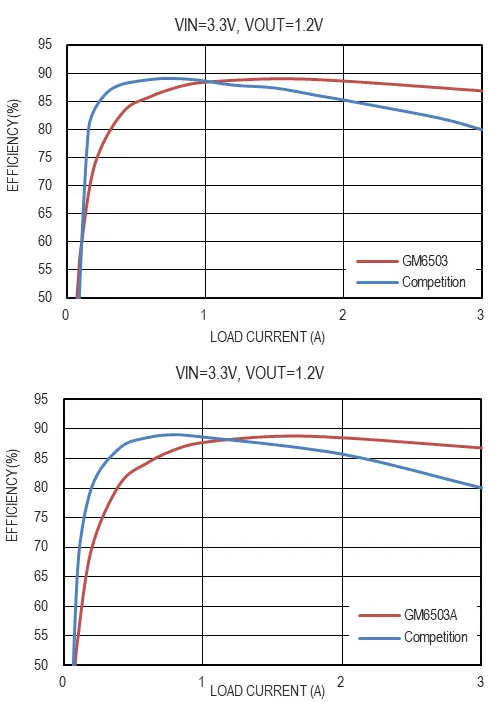

两款产品封装尺寸几乎一致，GM6503 在效率和最小导通时间（22 ns vs 60 ns）更胜一筹。
产品特性
输入电压：2.5V 至 5.5V
输出电压：0.6V 至 VIN
输出电流：3A
±1%全温度范围输出电压精度
开关频率：3MHz
内部补偿峰值电流模式控制：
22ns 最小导通时间
宽带宽、快速动态响应
精确 1.1V 使能阈值
100%占空比工作模式
电源良好
热限制
结温范围为 TJ=-40°C to +125°C
典型应用
光通信、服务器、电信
汽车、工业、通信
分布式直流供电（POL）
FPGA、ASIC、μP 核心用品
电池供电系统

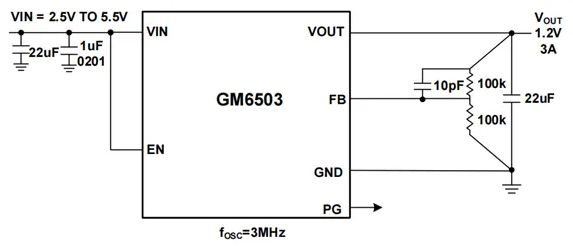

GM6503 典型应用
核心优势
极致小巧
2 mm × 2.5 mm × 1.3 mm LGA-10 封装，3 A 级芯片业内最小之一
外围仅需 0201 1uF + 22 µF 陶瓷电容，节省 >50 % PCB 面积
超快瞬态
3 MHz 固定频率 + 22 ns 最小导通时间，环路带宽高，动态响应快
100 % 占空比直通，低压差不掉电
高精输出
全温度范围 ±1 % 电压精度，600 mV 基准
0.6 V–VIN 宽可调输出，满足 FPGA/DDR/核心轨需求
多重保护，系统级稳健
电源良好（PG）、输出过压、短路、热关断、软起动，一应俱全
1.1 V 精准使能阈值，支持级联时序控制
低温升、高效率
峰值效率 95 %，92 °C/W 热阻（优化 PCB 后 <64 °C/W）
低静态 4uA，关断仅 1 µA，延长电池寿命

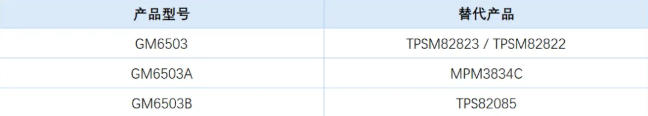

对标产品

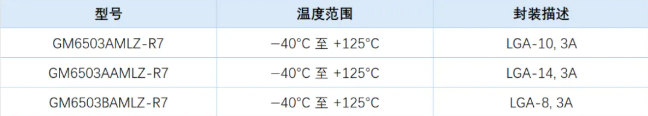

订购指南
GM6503系列产品的发布，把“小、快、准、稳、冷”五维指标一次性拉满，为光通信、服务器、汽车与工业应用带来“最小尺寸 + 最快瞬态 + 最高效率”的一站式 POL 电源解决方案，推动整个产业链向更高集成、更高性能、更低功耗的方向升级。
