电源管理芯片作为核心部件，其性能和可靠性对整个系统的稳定运行至关重要。共模凭借其在半导体领域的深厚积累，隆重推出了一款全新的低EMI降压变换器——GM2506。这款产品以其卓越的性能、创新的设计理念以及广泛的应用场景，为电源管理领域带来了新的突破。
GM2506和GM2500系列产品凭借超高的性能指标和优秀的市场表现，从全国众多参赛产品中脱颖而出，荣获第九届铃轩奖-量产-车用芯片类-优秀奖。GM2506 是一个非常小、高频高效、低噪音同步 6A 降压直流/直流变换器，从 2.5V 到5.5V 的输入电源运行。该变换器使用固定开关频率，在 1.8MHz 到 8MHz 时进行峰值电流模式控制，最小开关时间低至 22ns，通过较小的外部组件实现快速瞬态响应。低 EMI 封装架构可以最大限度地减少 EMI 排放。
GM2506 在低噪声的强制连续或脉冲跳越模式下运行，或低波纹低功耗模式运行，在轻负载下高效运行，非常适合电池供电系统。芯片调节输出电压低至 500mV，在强制连续工作模式下，精度为±1%。其他功能包括输出过压保护、短路保护、热关机、时钟同步以及 100%占空比工作。该设备有 9 引脚 3mm × 2mm × 1mm LQFN 封装，带有裸露的焊盘，具备低热阻特性。AEC-Q100 符合汽车应用
- 可编程开关频率：1.8MHz 至 4MHz 或 3.6MHz 至 8MHz
环境温度为 TA=-40°C to +125°C
光通信、服务器、电信
汽车、智能座舱、辅助驾驶
分布式直流供电（POL）
FPGA、ASIC、μP 核心用品
电池供电系统
用

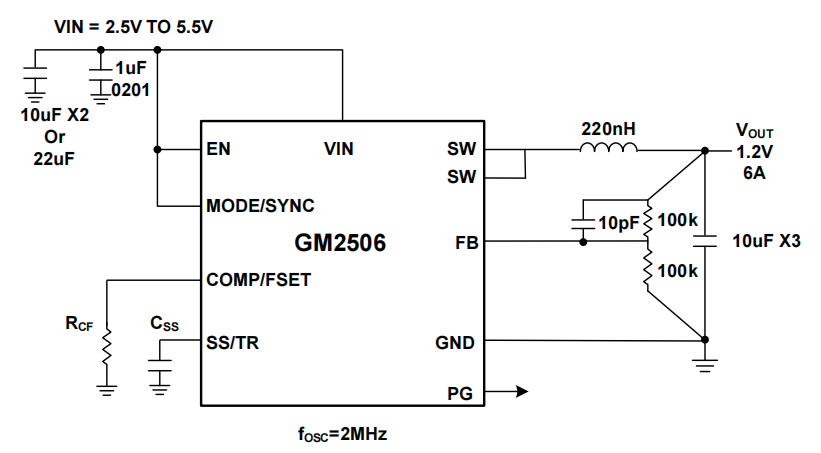

图1. 典型应用框图-2MHz 应用

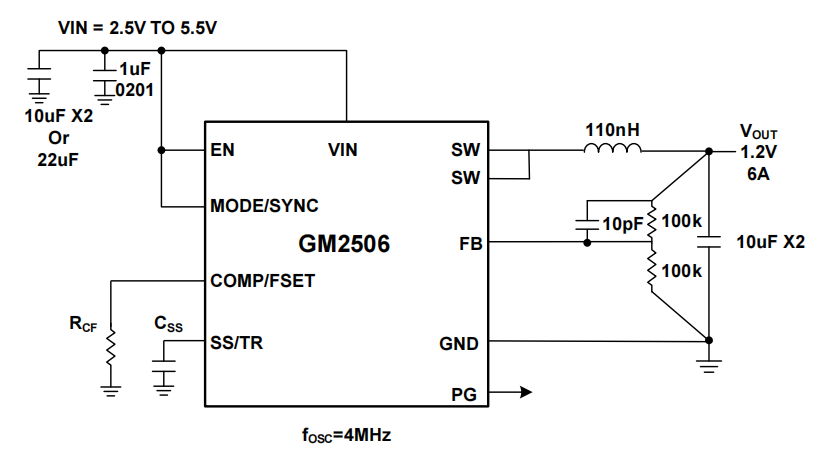

图2. 典型应用框图-4MHz 应用
GM2506在设计上注重效率和功耗的优化。它采用了低功耗模式和强制连续模式，能够在轻负载和高负载条件下均保持高效的运行。在低功耗模式下，GM2506通过减少开关频率和降低静态电流，显著提高了轻载效率，延长了设备的待机时间。而在强制连续模式下，它能够以固定频率运行，输出纹波最小，适合对输出稳定性要求较高的应用。此外，GM2506还具备100%占空比工作模式，当输入电源电压接近输出电压时，占空比可以增加到100%，进一步提高了电源的利用效率。精确的电压调节
GM2506能够调节输出电压低至500mV，在强制连续工作模式下，精度为±1%。这种高精度的电压调节能力，使其能够满足各种对电源精度要求严格的设备需求。同时，GM2506还具备精确的1.1V使能阈值，通过EN引脚的精确控制，可以实现基于事件触发的电源顺序，确保设备在合适的电压下启动和工作。强大的保护功能
GM2506具备多种保护功能，包括输出过压保护、短路保护、热关机等，确保在各种异常情况下都能保护芯片和负载设备的安全。当输出电压超过设定值时，过压保护功能将关闭顶部功率开关，防止设备因过压而损坏。短路保护功能则能够在输出短路时限制电流，保护电源和负载免受损坏。热关机功能则可以在芯片温度过高时自动关闭，防止因过热而引发的故障。灵活的频率设置和同步功能
GM2506的开关频率可以通过COMP/FSET引脚灵活设置，支持1.8MHz至4MHz或3.6MHz至8MHz的频率范围。这种灵活的频率设置功能，使得用户可以根据不同的应用场景和性能要求，选择最合适的开关频率，从而优化系统的效率和性能。此外，GM2506还支持时钟同步功能，能够与外部时钟同步，进一步提高系统的稳定性和可靠性。低 EMI 设计
GM2506采用了低EMI封装架构，能够最大限度地减少电磁干扰的排放。这种设计不仅提高了系统的电磁兼容性，还简化了EMI滤波器的设计，降低了整体成本。这对于那些对电磁干扰敏感的应用，如通信设备、医疗设备等，具有重要的意义。

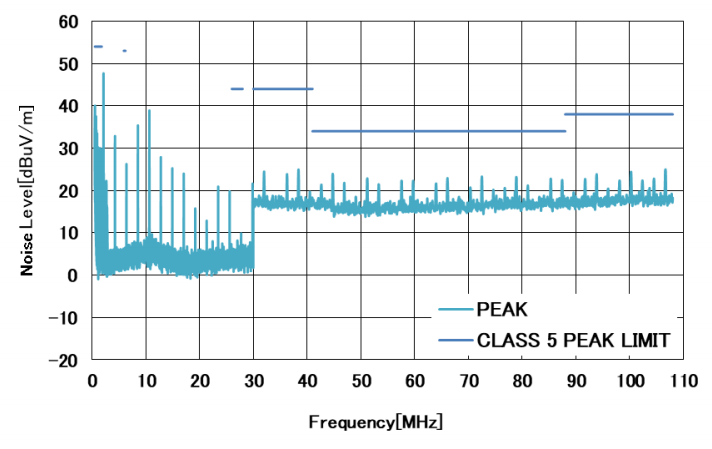

图3. CISPR25 Conducted Emission
with Class 5 Peak Limits (Voltage Method)

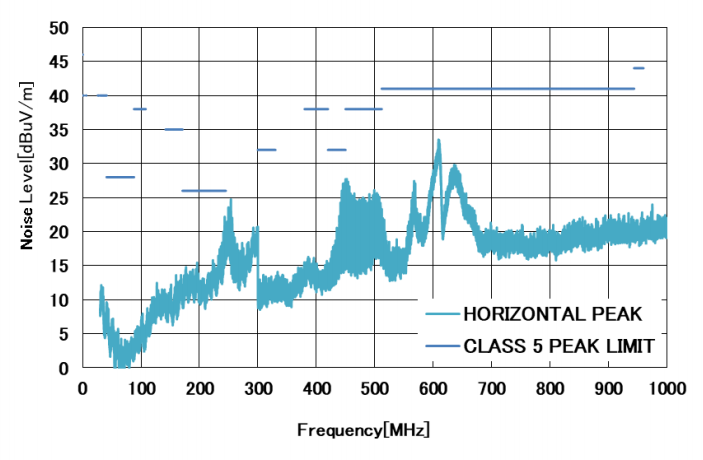

图4. CISPR25 Radiated Emission
(Horizontal)
GM2506 可完美替代 TI 的 TPS62816、TPS62812、TPS62810 等系列产品 。 | 替代产品 |
| |
| GM25061 | TPS62810 |
| GM25062 | TPS62812 |
| 温度范围 | |
| | |
| GM2506WBCPZ-R7 | -40℃至+150℃ | LQFN-9 |
| GM25061WACPZ-R7 | -40℃至+150℃ | LQFN-9 |
| GM25061WBCPZ-R7 | -40℃至+150℃ | LQFN-9 |
| GM25062WACPZ-R7 | -40℃至+150℃ | LQFN-9 |
GM2506凭借其卓越的性能和广泛的适用性，可广泛应用于光通信、服务器、电信、汽车、智能座舱、辅助驾驶等领域。无论是在对电源精度和稳定性要求极高的通信基站，还是在对电磁兼容性要求严格的汽车电子系统中，GM2506都能提供可靠的电源解决方案，满足各种复杂的应用需求。
GM2506的推出，无疑为电源管理领域注入了一股新的活力。它以其高效低功耗、精确的电压调节、强大的保护功能、灵活的频率设置和同步功能以及低EMI设计等优势，完美地满足了现代电子设备对电源管理的苛刻要求，为用户带来更加高效、可靠和环保的电源解决方案。
