在高分辨率数据采集、医疗电子、汽车电池监控等尖端应用中，一颗“稳如磐石”的基准电压源是系统精度的决定性因素。

继共模半导体GM7400/1系列出色表现斩获“中国芯”优秀技术创新产品大奖，树立起国产精密基准的标杆。共模半导体正式发布GM7402：一款兼以 40 V 业界最高耐压、1.5 ppm/°C 最大漂移、1.3 ppmVP-P超低噪声三大核心指标，与±0.03 % 初始精度的深埋齐纳基准，重新定义了高端仪器、汽车与医疗数据采集系统对“基准”二字的极限想象，再次抬高了国产精密基准的行业天花板，直接将国产精密基准源产品拉至国际最先进水平！

产品介绍

GM7402 是一款深埋齐纳参考电压源，该器件兼具稳健的工作特性和极低的漂移与低噪声特性。利用先进的曲率补偿，该基准电压源可实现最大 1.5ppm/°C 的漂移，以 及±0.03% 的初始电压准确度。它还提供了 1.3ppmVP-P的噪声和非常低的温度循环迟滞。

GM7402 缓冲输出支持±10mA 的输出驱动（在低输出阻抗条件下）和精准的负载调节性能，并且内置了输出短路电流保护。TRIM pin 可用来微调输出电压值。

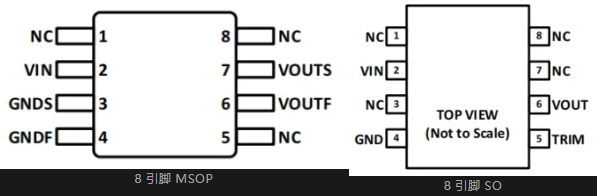

GM7402 的额定温度范围为 –55°C 至 125°C。该器件采用 8 引脚 MSOP 和 8 引脚 SO 封装。

GM7402 可替代 ADI 的ADR44*、ADR42*、ADR45**、LT6657、AD586，还可替代TI的REF50**等系列产品 。

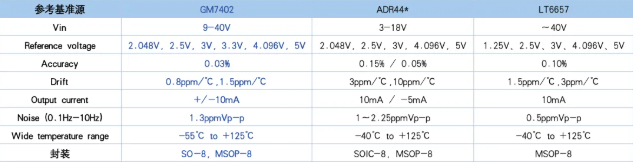

部分竞品参数对比

产品特性

低漂移 0.8ppm/°C（典型值），1.5ppm/°C（最大值）

低噪声 1.3ppmVP-P（0.1Hz 至 10Hz）

初始精度±0.03%

0.1μF 外部电容

宽电源电压范围（9V 至 40V）

输出电流 +/-10mA

输入调整率：15ppm/V

负载调整率：5ppm/mA

提供输出电压选项：2.048V、2.5V、3V、3.3V、4.096V 和 5V

温度范围： –55°C 至 125°C

典型应用

高分辨率数据采集

仪器仪表与过程控制

医疗设备

汽车电池监控

产品亮点

超低漂移：温漂误差“以 ppm 计”

GM7402 采用深埋齐纳 + 先进曲率补偿技术，将全温区漂移压至1.5 ppm/°C，比传统带隙基准降低一倍，18-bit 以上 ADC 的温漂校准需求迎刃而解。

极致噪声：为高精度 ADC/DAC 护航

0.1 Hz–10 Hz 频段仅 1.3 ppmVP-P的输出噪声，助力医疗影像、光谱仪等微弱信号链路实现更高分辨率。

灵活配置：输出电压、封装、温宽全覆盖

6 种标准电压可选，TRIM 引脚支持 ±6 % 精细微调。

MSOP-8、SO-8 两种封装，兼容高密/高可靠场景。
A / B / M 三档温度等级，从工业到高可靠性等级全覆盖。

设计友好，快速上手

极简外围：仅需 0.1 μF 输出电容即可稳定工作。

开尔文检测：VOUTS / GNDS 引脚实现四线制远端传感，消除 IR Drop。

并联/负压模式：通过外部电阻实现正负压分流基准，节省系统电源。

对标产品

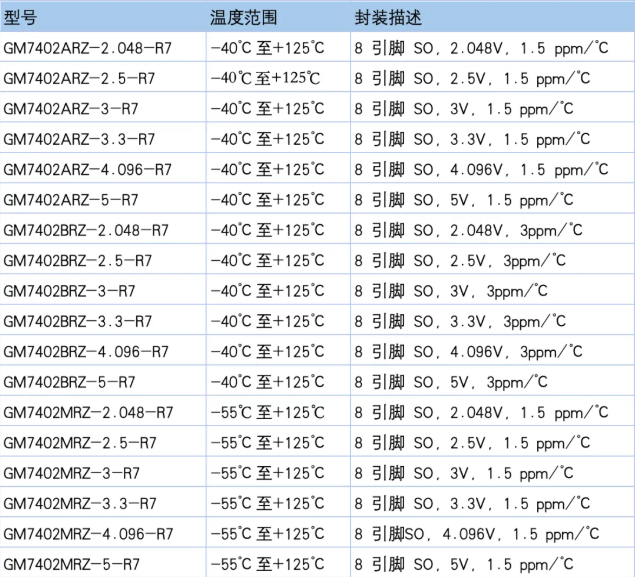

订购指南

GM7402 的问世，不只是一次“更高精度、更低漂移”的常规升级，而是：

把“高端基准”从奢侈品变成标准件

过去，<3 ppm/°C 的深埋齐纳基准被ADR**、REF** 等系列垄断，单价高、交期长、货源单一。GM7402 采用自主可控的电路设计把 1.5 ppm/°C 拉进“百元人民币”级价位，意味着 18 位以上系统不必再为一颗基准做预算妥协。

为国产高端信号链补齐最后一块短板

国家重大仪器专项、医疗影像设备等，长期被国外基准“卡脖子”。GM7402 把 ppm 级温漂、uV 级噪声、千小时漂移一次性做到可量产水平，标志着国产精密信号链正式闭环。

GM7402 的量产上市，让“ppm 级精度”不再是欧美日品牌的护城河，而成为所有中国工程师触手可及的起点。
